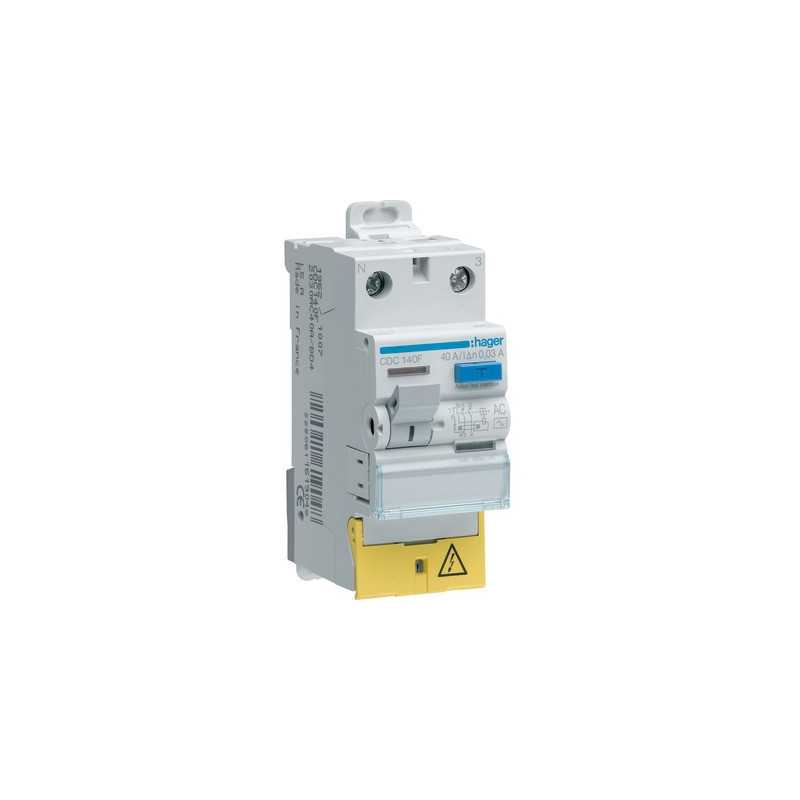

Interrupteur différentiel 1P+N 63A 30mA- HAGER - CDC163F

Type AC à bornes décalées
Protection contre les défauts d'isolement ou les contacts indirects dans les locaux professionnels et bâtiments tertiaires
Type bipolaire AC : filtre les courants de fuite transitoire (coup de foudre, charge capacitive)

Caractéristiques techniques

• Position du neutre gauche
• Nombre de pôles 2 P
• Mode de fixation rail DIN symétrique
• Avec pole de Neutre coupé : Non
• Nombre de modules 2
• Compatible avec montage Rail DIN : Oui
• Visualisation du défaut différentiel : Oui
• Tension assignée d'emploi Ue 230 V
• Fréquence assignée 50 Hz
• Tension assignée d'isolement 500 V
• Tension assignée de tenue aux chocs 4000 V
• Courant différentiel assigné 30 mA
• Courant assigné nominal 25 A
• Tenue au non déclenchement onde 8- 20s 0.25 kA
• Pouvoir de fermeture et de coupure 1.5 kA
• Courant conditionnel de court-circuit assigné Inc selon EN 61008-1 6 kA
• Courant assigné à -25°C 25 A
• Courant assigné à -20°C 25 A
• Courant assigné à -15°C 25 A
• Courant assigné à -10°C 25 A
• Courant assigné à -5°C 25 A
• Courant assigné à 0°C 25 A
• Courant assigné à 30°C 25 A
• Courant assigné à 35°C 25 A
• Courant assigné à 40°C 25 A
• Courant assigné à 45°C 25 A
• Courant assigné à 50°C 25 A
• Courant assigné à 55°C 25 A
• Courant assigné à 60°C 25 A
• Courant assigné à 65°C 25 A
• Courant assigné à 70°C 21 A
• Profondeur produit installé 70 mm
• Hauteur produit installé 84.4 mm
• Sous réserve de modifications techniques
• Largeur produit installé 35.4 mm catégorie de dimensions (DIN 43880) 1
• Fréquence 50 Hz
• Puissance dissipée totale sous IN 2.32 W
• Puissance dissipée par pôle à In 1.23 W
• Protégé contre les déclenchements intempestifs Non déclenchement légèrement temporisé : Non
• Endurance électrique en nombre de cycles 2000
• Endurance mécanique nombre de manoeuvres 4000
• Type de raccordement haut pour produits modulaires Borne à vis
• Couple de serrage 2,8Nm
• Type de loquet haut pour produits modulaires Plastique
• Type de loquet bas pour produits modulaires Plastique
• Type de raccordement bas pour produits modulaires Borne à vis
• Démontabilité haute pour produits modulaires : Oui
• Démontabilité basse pour produits modulaires : Oui
• Section de raccord bornes aval en câble rigide 1 / 25 mm²
• Section de raccordement en câble souple 1 / 16mm²
• Section de raccordement en câble rigide 1 / 25mm²
• Section de raccordement des bornes amont à vis, en câble rigide 1 / 25 mm²
• Section de raccordement des bornes amont à vis, en câble souple 1 / 16 mm²
• Section de raccordement des bornes amont et aval à vis, en câble souple 1 / 16 mm²
• Type de connexion cage à vis
• Avec dispositif de verrouillage : Oui
• Intègere porte étiquette transparent : Oui
• Texte norme EN 61008-1
• Homologations NF
• Directive européenne WEEE concerné
• Indice de protection IP IP20
• Type de protection différentielle AC
• Température de service -25...40 °C
• Degré de pollution suivant IEC 60664 / IEC 60947-2 2
• Sous réserve de modifications techniques
• Température de stockage/transport -55...70 °C
